對于變頻器電路結構主要由整流電路、限流電路、濾波電路、制動電路、逆變電路和檢測取樣電路部分組成。

　　1）驅動電路

　　驅動電路是將主控電路中CPU產生的六個PWM信號，經光電隔離和放大后，作為逆變電路的換流器件（逆變模塊）提供驅動信號。

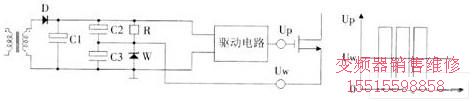

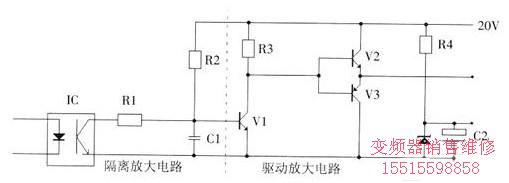

對驅動電路的各種要求，因換流器件的不同而異。同時，一些開發商開發了許多適宜各種換流器件的專用驅動模塊。有些品牌、型號的變頻器直接采用專用驅動模塊。但是，大部分的變頻器采用驅動電路。從修理的角度考慮，這里介紹較典型的驅動電路。圖1是較常見的驅動電路（驅動電路電源見圖2）。驅動電路由隔離放大電路、驅動放大電路和驅動電路電源組成。三個上橋臂驅動電路是三個獨立驅動電源電路，三個下橋臂驅動電路是一個公共的驅動電源電路。
河南廣潤自動化設備有限公司  專業銷售維修變頻器、鄭州直流調速器維修、鄭州軟啟動器維修、鄭州PLC（可編程序控制器）、 維修電話：0371- 56700815  15515598858    網址：http://m.kingparrot.cn

2）保護電路

　　當變頻器出現異常時，為了使變頻器因異常造成的損失減少到比較小，甚至減少到零。每個品牌的變頻器都很重視保護功能，都設法增加保護功能，提高保護功能的有效性。

　　在變頻器保護功能的領域，廠商可謂使盡解數，作好文章。這樣，也就形成了變頻器保護電路的多樣性和復雜性。有常規的檢測保護電路，軟件綜合保護功能。有些變頻器的驅動電路模塊、智能功率模塊、整流逆變組合模塊等，內部都具有保護功能。

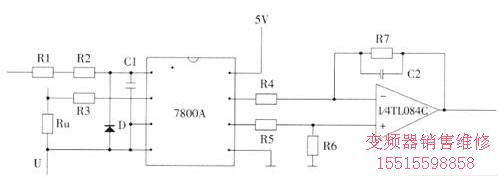

　　圖3所示的電路是較典型的過流檢測保護電路。由電流取樣、信號隔離放大、信號放大輸出三部分組成。

3）開關電源電路

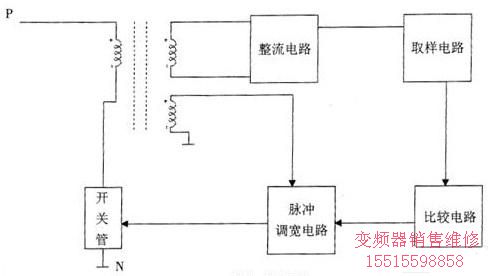

　　開關電源電路向操作面板、主控板、驅動電路及風機等電路提供低壓電源。圖4富士G11型開關電源電路組成的結構圖。

直流高壓P端加到高頻脈沖變壓器初級端，開關調整管串接脈沖變壓器另一個初級端后，再接到直流高壓N端。開關管周期性地導通、截止，使初級直流電壓換成矩形波。由脈沖變壓器耦合到次級，再經整流濾波后，獲得相應的直流輸出電壓。它又對輸出電壓取樣比較，去控制脈沖調寬電路，以改變脈沖寬度的方式，使輸出電壓穩定。

　　4）主控板上通信電路

　　當變頻器由可編程（PLC）或上位計算機、人機界面等進行控制時，必須通過通信接口相互傳遞信號。圖5是LG變頻器的通訊接口電路。

變頻器器通信時，通常采用兩線制的RS485接口。西門子變頻器也是一樣。兩線分別用于傳遞和接收信號。變頻器在接收到信號后傳遞信號之前，這兩種信號都經過緩沖器A1701、75176B等集成電路，以保證良好的通信效果。所以，變頻器主控板上的通信接口電路主要是指這部分電路，還有信號的抗干擾電路。

　　5）外部控制電路

　　變頻器外部控制電路主要是指頻率設定電壓輸入，頻率設定電流輸入、正轉、反轉、點動及停止運行控制，多檔轉速控制。頻率設定電壓（電流）輸入信號通過變頻器內的A/D轉換電路進入CPU。其他一些控制通過變頻器內輸入電路的光耦隔離傳遞到CPU中。
