SSD590C直流調速器正點轉及正反點動詳細設置方法(附圖)
正反轉點動的實現方法(開關量端子組態):
在SSD590C直流調速器的 SYSTEM(系統) 菜單找到 CONFIGURE I/O(參數組態)，

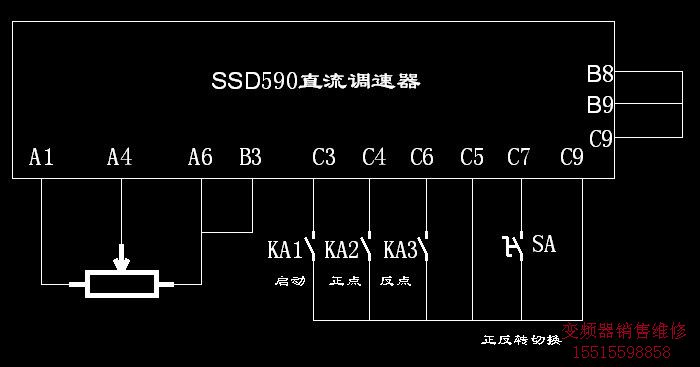

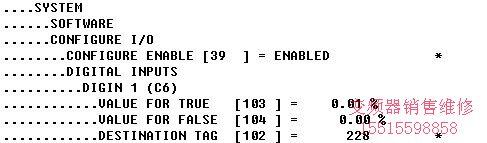

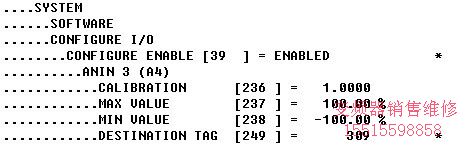

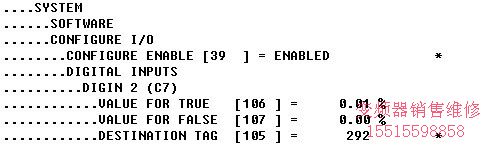

進入后,將CONFIGURE ENABLE (組態使能)菜單由DISABLE改成ENABLE,再進行如下的操作: 1.在菜單CONFIGURE I/O下,找到DIGITAL INPUTS(開關量輸入),按M鍵進入后,找到DIGIN 1 (C6),將C6的目的標記（DESTINATION TAG)改成228。 2.當C4處于高電平的時候是正轉，當C4 C6同時處于高電平的時候是反轉。正轉反轉的速率調整如下：設定參數（SETUP PARAMETERS)菜單中找到JOG/SLACK (點動/放松），按M鍵進入,在此菜單下找到JOG SPEED 1 和JOG SPEED 2就可以更改正反點動的速率，系統出廠值為正負5%。 參數保存：按M鍵直到出現DIAGNOSTS(診斷)后，按向上的鍵頭找到PARAMETER SAVE ,按M進入，然后按向上鍵頭，參數自動保存。按E鍵一直退到底。 正反轉調速實現方法(開關量端子組態)： 在SSD590C直流調速器的 SYSTEM(系統) 菜單找到 CONFIGURE I/O(參數組態)， 進入后,將CONFIGURE ENABLE (組態使能)菜單由DISABLE改成ENABLE,再進行如下的操作: 1.在此菜單下(CONFIGURE I/O)找到ANALOG INPUTS,在這個菜單下找到ANIN 3(A4),將A4的目的標記（DESTINATION TAG)改成309（原來是5）。 2.在此菜單（CONFIGURE I/O)中找到DIGITAL INPUTS,在這個菜單中找到DIGITL 2(C7),將它的目的標記（DESTINATION TAG)改成292（原來是118） 3、在此菜單（CONFIGURE I/O)中找到BLOCK DIAGRAM ，在這個菜單中找到SPT SUM 1 DEST,將它的目的標記改成5（原來是289）。 比較后將CONFIGURE ENABLE中的ENABLE再改成DISABLE, 比較后退出保存參數。 參數保存：按M鍵直到出現DIAGNOSTS(診斷)后，按向上的鍵頭找到PARAMETER SAVE ,按M進入，然后按向上鍵頭，參數自動保存。按E鍵一直退到底。 正反轉及正反點動接線原理圖
比較后退出保存參數。
