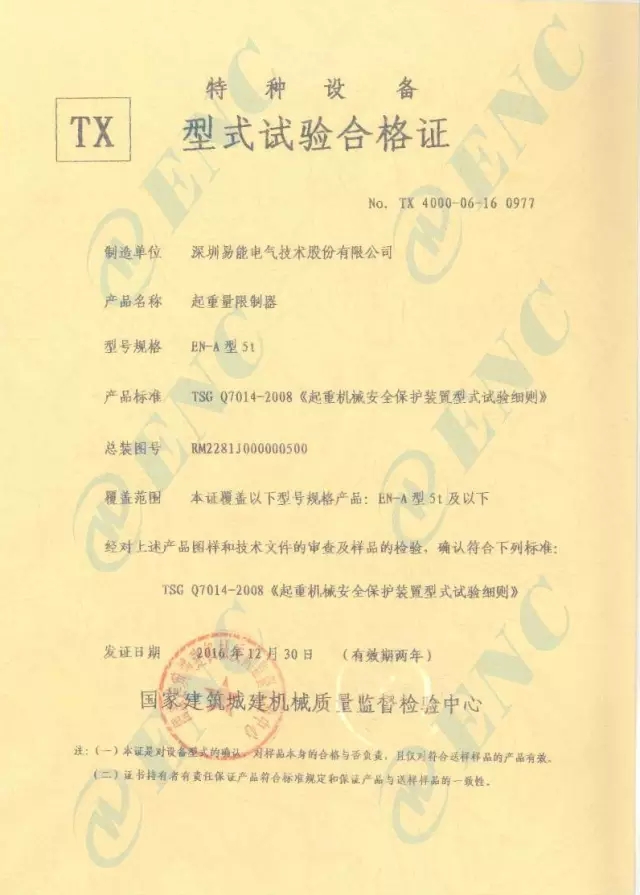

2016年12月30日，經過國家建筑城建機械質量監督檢驗中心檢驗，EN602A升降機專用一體機榮獲國家特種設備型式試驗合格證！這意味著易能電氣EN602A的科研水平、制造能力及產品性能得到國家檢驗機關的認可，用戶可放心使用！

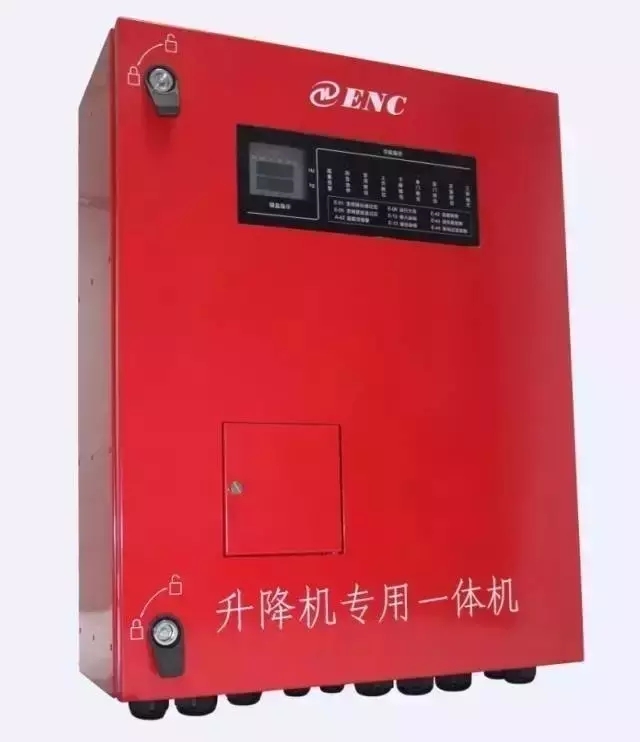

易能EN602A升降機專用一體機

EN602A系列升降機專用一體機，由易能電氣為提高設備運行安全、降低勞動強度、提高工作效率而強勢推出的產品，采用32位DSP（數字信號處理器）硬件平臺和先進的電機控制算法，具有高轉矩、高精度、寬調速驅動及豐富的保護功能等特點。

1、軟啟動。減小機械震動和啟動沖擊，使設備啟動平穩，降低磨損。

2、平穩制動。減速與制動過程平穩精確，無“溜車”現象。

3、高啟動轉矩。采用高性能控制模式，轉矩提升可調，低頻段提供穩定的高轉矩輸出。

4、安全性：

硬件電路冗余設計

采用安全電壓

墜落保護

內置工頻備用端口

防水設計

EN602A產品外圍配件介紹與操作說明

   一、EN602A產品外圍配件簡潔易操作，可選配件如下：

操 作 臺：1個 /臺             型號：EN-CT100

籠頂操作盒：1個 /臺        型號： EN-LD100

墜落測試盒：1個 /臺        型號：EN-FZ100

軸銷傳感器：2只 /臺        型號：EN-ZX100

二、配件介紹：

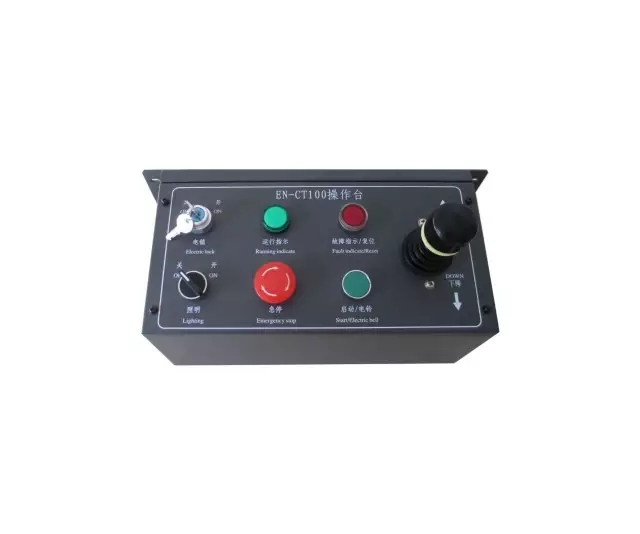

1. EN-CT100操作臺

操作臺包含啟動按鈕、急停按鈕、升降手柄、電鎖、運行燈和故障燈，可以操控升降機的啟動、急停、上升、下降等功能。包含1個操作臺和4米長配線及線端子。

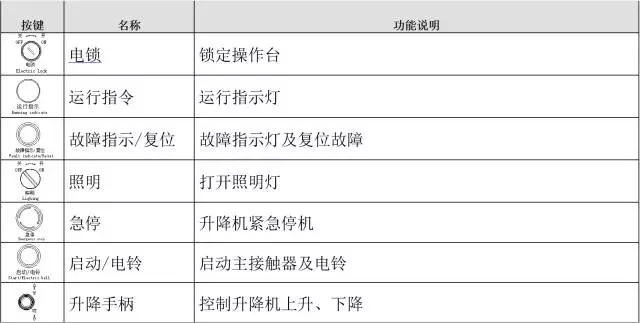

操作臺功能說明：

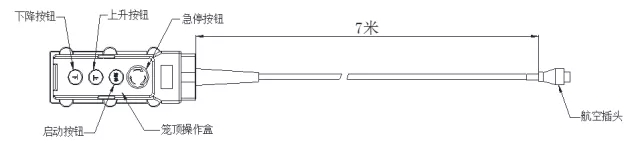

2. EN-LD100籠頂操作盒

籠頂操作盒包含啟動、急停、上升、下降功能；可以實現外部對升降機操控。當使用籠頂操作盒時，操作臺功能不能使用。包含1個籠頂操作盒、1個航空插頭 和7米長配線。

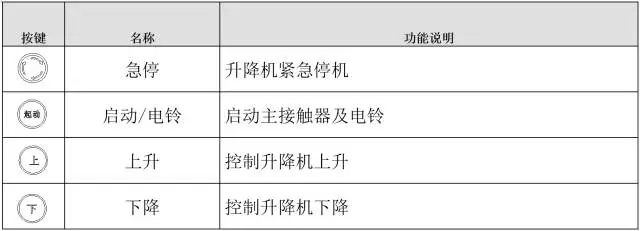

籠頂操作盒功能說明

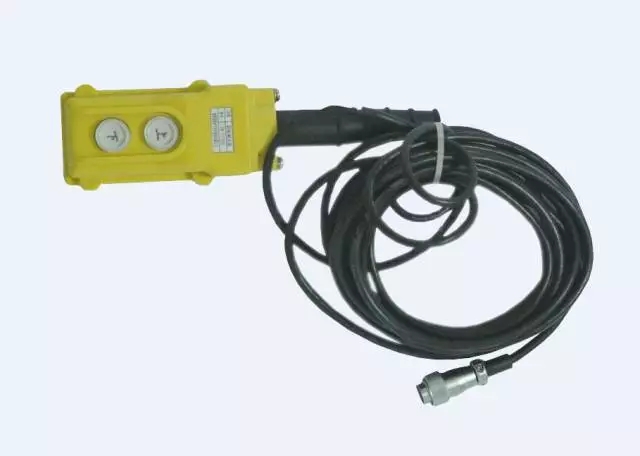

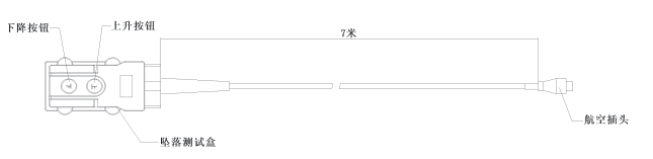

3. EN-FZ100墜落測試盒

?墜落測試盒包含上升按鈕和墜落按鈕，可以對升降機進行上升和墜落控制，用于升降機安全墜落測試。包含1個墜落測試盒、1個航空插頭和7米長配線。

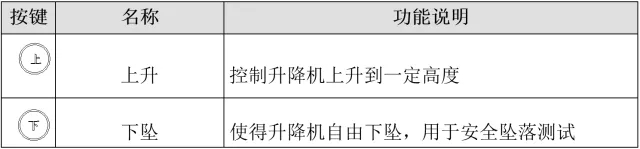

墜落測試盒功能說明

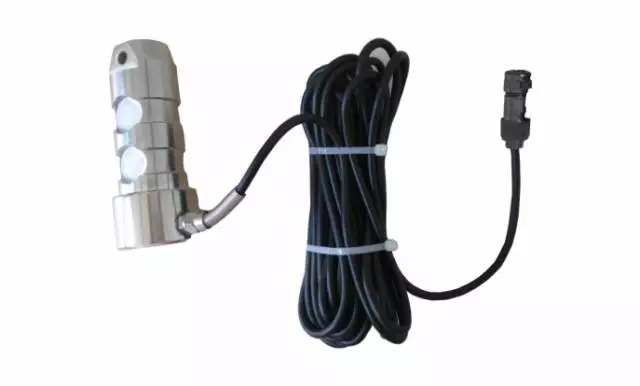

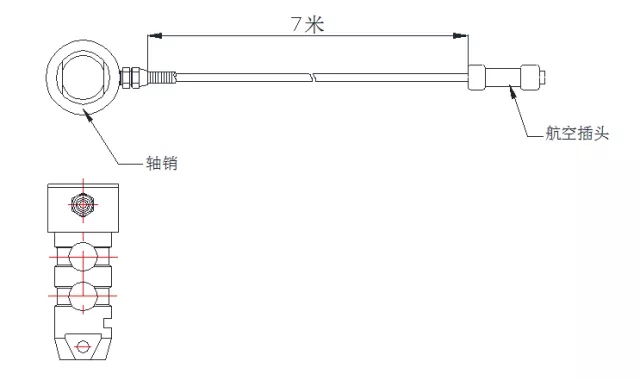

4. EN-ZX100軸銷傳感器

軸銷是一種稱重傳感器，用于測量升降機籠體及籠體內物體重量。包含2套3T軸銷線，每套軸銷線含1個3T軸銷、1個航空插頭和7米長配線。

EN602A產品系統控制接線

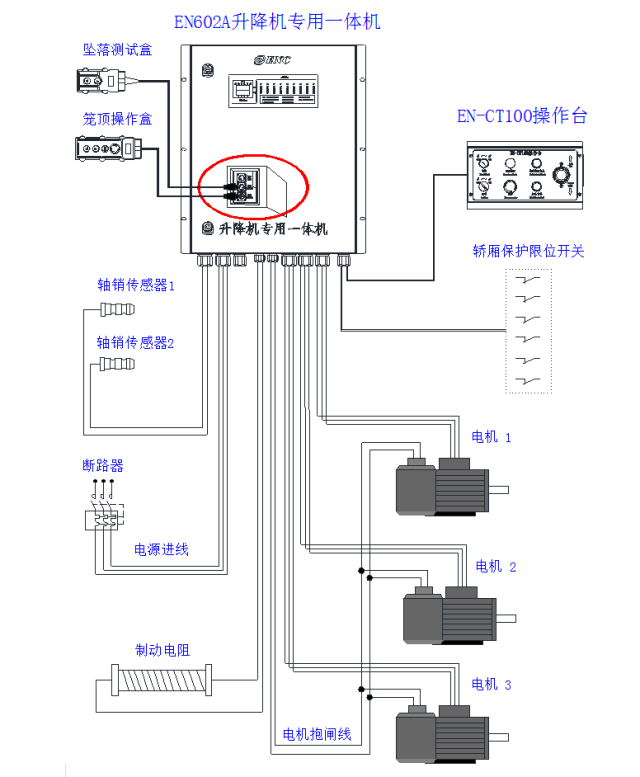

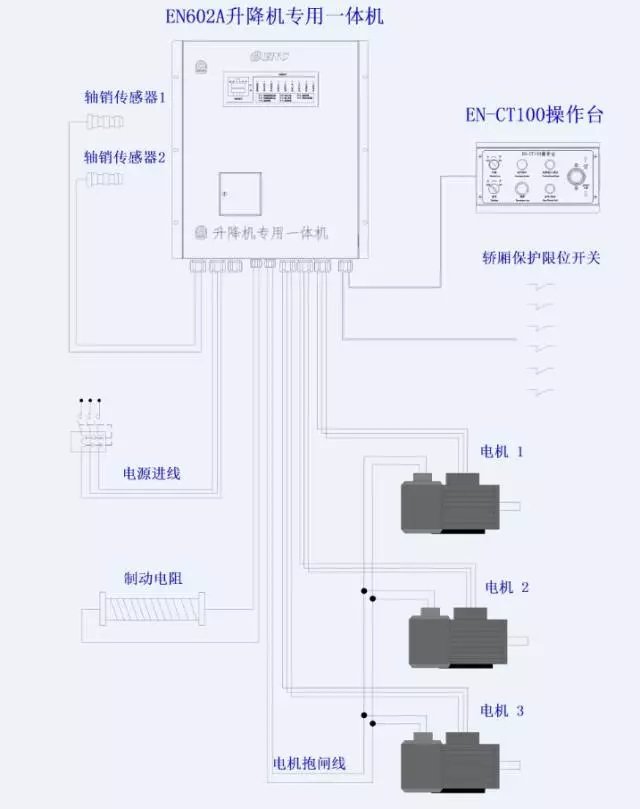

1、EN602A產品控制系統的基本配線圖：

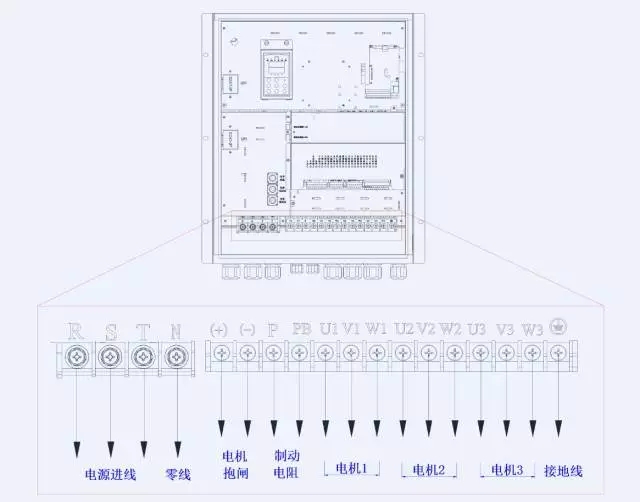

2、EN602A主回路連線圖：

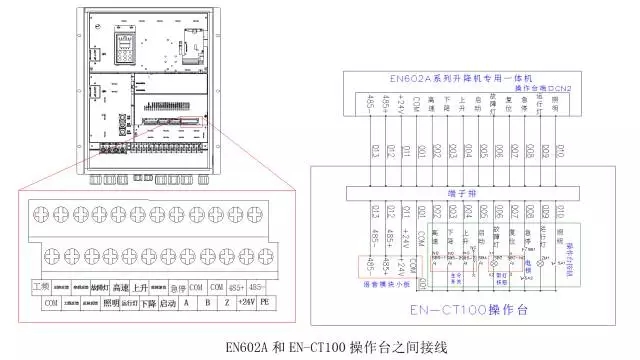

3、EN602A與EN-CT100操作臺的連線圖：

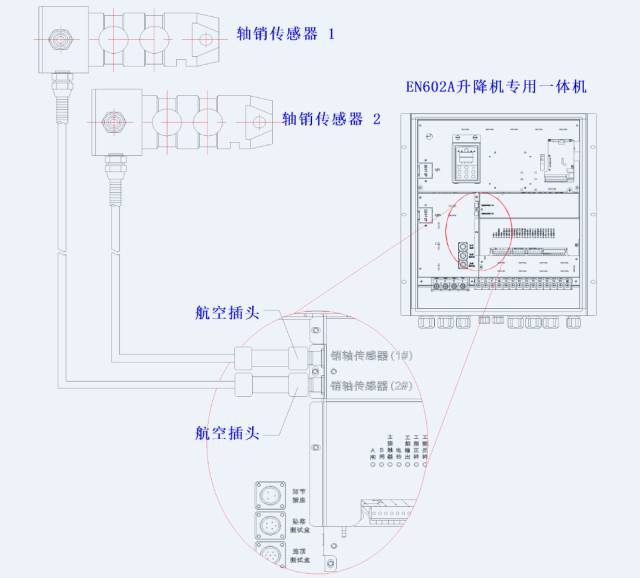

4、EN602A與軸銷傳感器的連線圖：

5、EN602A與籠頂操作盒及墜落測試盒的連線圖：

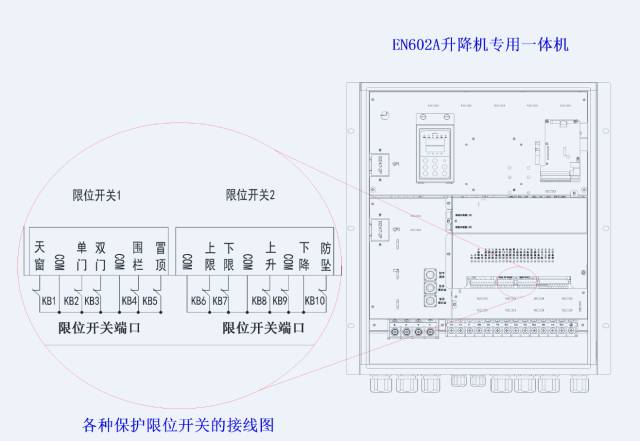

6、EN602A與外界保護限位開關的連線圖：

EN602A升降機專用一體機調試與維護

EN602A的參數設置

EN602A恢復出廠值后，除校正稱重參數外，一般無需再修改其他參數。

校正稱重參數：升降機載重相關參數是F24.00，F(xiàn)24.01，F(xiàn)24.02，F(xiàn)24.03，F(xiàn)24.04。

載重清零：空籠時按ESC連續4S以上，稱重顯示歸零，EN602A顯示器為兩排LED數碼管，上排為頻率，下排顯示為實時的重量；

載重修正：往轎籠里放入重物（比如100kg），查看鍵盤下排數碼管顯示數值，同時調節F24.04的值使顯示的重量值與等于實際重量即可。

超載報警：當轎籠中的重物重量超過F24.00×F24.02值時，主機發出A-42超載預警并發出預警聲音，當重量超過F24.00 × F24.03值時，主機發出E-42故障代碼并發警報聲，超載重物卸下后恢復正常。

調試維護

籠頂操作盒主要用作調試，可以進行啟動、急停、上升、下降等操作，可實現在轎廂外部對升降機的操控。另外，在使用籠頂操作盒時，操作臺的功能不能使用。

定期進行墜落測試，確保防墜落功能正常。

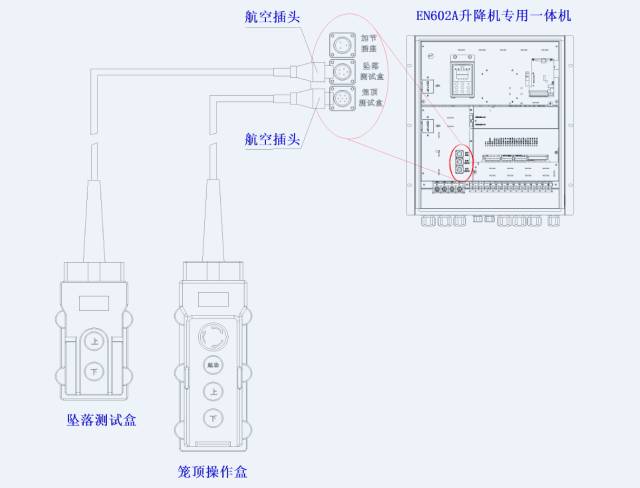

籠頂操作盒和墜落測試連線參考下圖：
